反吹風布袋除塵器及其系統結構

　　這里以我廠采用的正壓內濾下進風式布袋除塵器為例加以說明

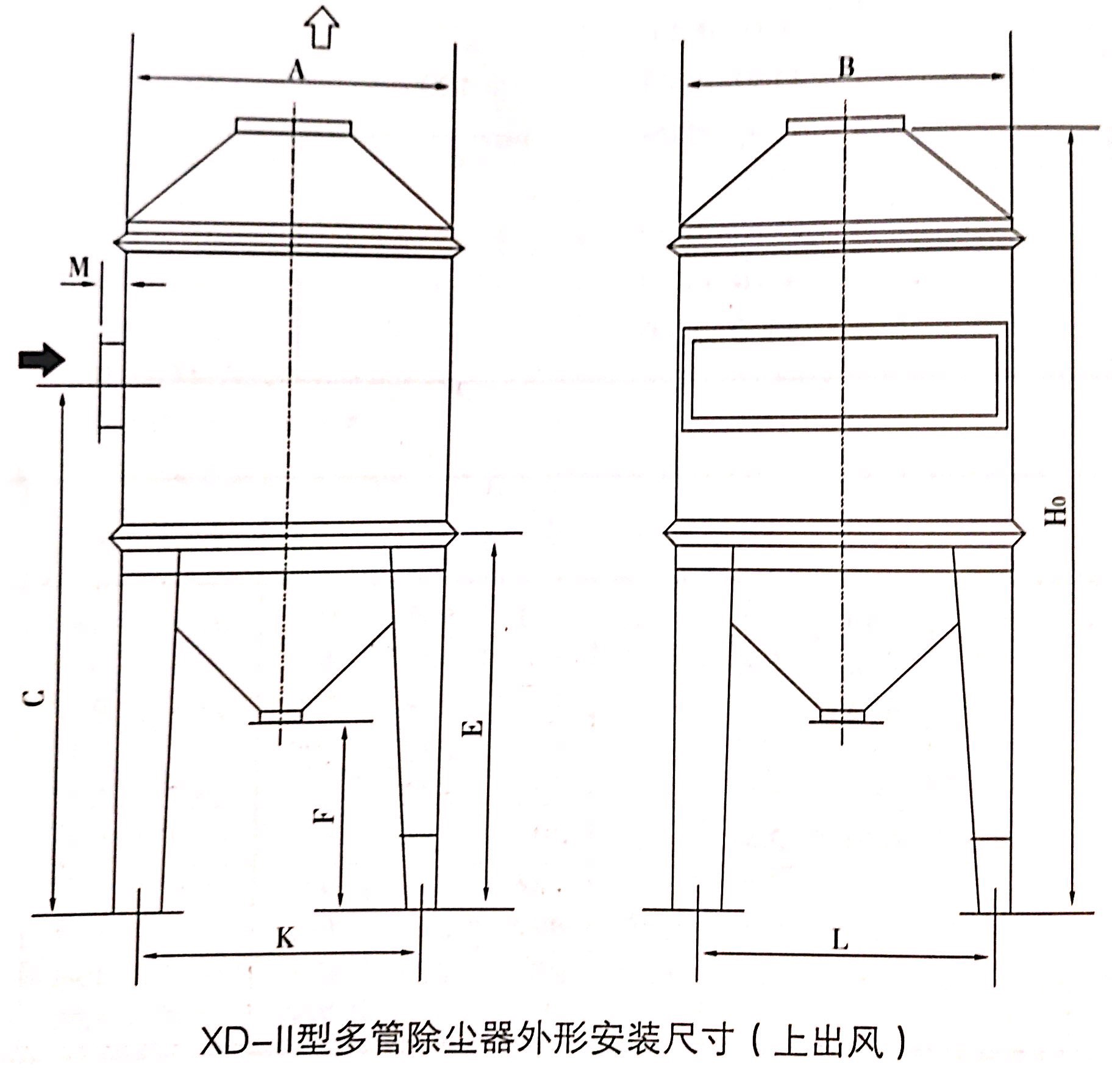

　　1 ,除塵器系統結構見圖1

　　2.工作原理

　　含塵氣體由風機通過換向閥壓入除塵器灰倉內，粗顆?；覊m靠重力落入灰倉，細顆粒灰塵經濾袋過濾后吸附在濾袋內壁上，凈化后的氣體通過除塵器上面出口排入大氣，反吹清灰時通過換向閥關閉進風口打開反吹風口，切斷除塵器的進風，由于反吹風管內負壓抽吸使布袋內氣流產生逆流，山濾袋外側透過濾袋進入內側流經灰倉被吸出，此時

　　濾袋處于抽癟狀態，濾袋內壁的積塵隨之披抖入灰倉內。

　　3.工藝要求

　　(1)每個風室的工作狀態取決于濾袋內外壓差，當壓差達到上限值時進入反吹清灰狀態反之處于除塵工作狀態。

　　(2)對于每臺除塵器來講，每汰清灰只能是依室順序循環清灰.

　　(3)每個風室“反吹時間”及哭次數”可以隨時據不同t況進行修改.

　　(4)反吹清灰結束如果壓差大于下限給定自動報警，并沒有手動控制些置以適應事故狀態的處理.

　　四、控制方案

　　I ,控制系統組成

　　根據上述工藝要求，控制核心采用了日 立E-64H R可編程序控制器，由各風室濾袋內外的壓差經差壓變送器的檢測并轉換成 統一信號，饋送給XFT-125動圈式調節指示儀，當測量值大于等于上限給定值檢出一開關信號到PC，由PC按照預先編制好的控制程序完成反吹清灰結束又將濾袋內外壓差信號經差壓變送器送到XFT-125與下限給定值比較，此時如果壓差值小于下限給定達到清灰目的，反之輸出一開機信號給PC由PC輸出清灰不良報警信號由人工進行處理.系統框圖如圖2示.(見第53頁)

　　2.程序設計

　　(1)邏輯框圖如圖3

　　(2)根據框圖編制的程序清單，見表1(只給出一臺除塵器四個風室的程序)。
